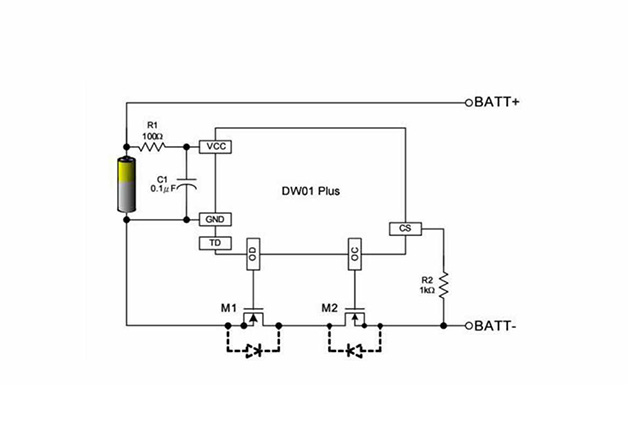

該電路主要由鋰聚合物電池保護專用集成電路DW01，充、放電控制MOSFET1（內含兩只N溝道MOSFET）等部分組成，單體鋰聚合物電池接在B＋和B－之間，電池組從P＋和P－輸出電壓。充電時，充電器輸出電壓接在P＋和P－之間，電流從P＋到單體電池的B＋和B－，再經過充電控制MOSFET到P－。在充電過程中，當單體電池的電壓超過4.35V時，專用集成電路DW01的OC腳輸出信號使充電控制MOSFET關斷，鋰聚合物電池立即停止充電，從而防止鋰聚合物電池因過充電而損壞。放電過程中，當單體電池的電壓降到2.30V時，DW01的OD腳輸出信號使放電控制MOSFET關斷，鋰聚合物電池立即停止放電，從而防止鋰聚合物電池因過放電而損壞，DW01的CS腳為電流檢測腳，輸出短路時，充放電控制MOSFET的導通壓降劇增，CS腳電壓迅速升高，DW01輸出信號使充放電控制MOSFET迅速關斷，從而實現過電流或短路保護。

二次鋰電池的優勢是什么？

　　1.高的能量密度

　　2.高的工作電壓

　　3.無記憶效應

　　4.循環壽命長

　　5.無污染

　　6.重量輕

　　7.自放電小

鋰聚合物電池具有哪些優點？

　　1.無電池漏液問題，其電池內部不含液態電解液，使用膠態的固體。

　　2.可制成薄型電池：以3.6V 400mAh的容量，其厚度可薄至0.5mm。

　　3.電池可設計成多種形狀

　　4.電池可彎曲變形：高分子電池最大可彎曲90°左右

　　5.可制成單顆高電壓：液態電解液的電池僅能以數顆電池串聯得到高電壓，高分子電池由于本身無液體，可在單顆內做成多層組合來達到高電壓。

　　6.容量將比同樣大小的鋰離子電池高出一倍。

IEC規定鋰聚合物電池標準循環壽命測試為：

　　電池以0.2C放至3.0V/支后

　　1C恒流恒壓充電到4.2V截止電流20mA擱置1小時再以0.2C放電至3.0V（一個循環）反復循環500次后容量應在初容量的60%以上國家標準規定鋰電池的標準荷電保持測試為（IEC無相關標準）電池在25℃條件下以0.2C放至3.0/支后，以1C恒流恒壓充電到4.2V，截止電流10mA，在溫度為20±5下儲存28天后，再以0.2C放電至2.75V計算放電容量

什么是二次電池的自放電，不同類型電池的自放電率是多少？

　　自放電又稱荷電保持能力，它是指在開路狀態下，電池儲存的電量在一定環境條件下的保持能力。一般而言，自放電主要受制造工藝，材料，儲存條件的影響自放電是衡量電池性能的主要參數之一。一般而言，電池的儲存溫度越低，自放電率也越低，但也應該注意溫度過低或過高均有可能造成電池?fù)p壞無法使用，BYD常規電池要求儲存溫度范圍為-20～45℃。電池充滿電開路擱置一段時間后，一定程度的自放電屬于正?，F(xiàn)象。IEC標準規定鎳鎘及鎳氫電池充滿電后，在溫度為20℃濕度為65%的條件下，開路擱置28天，0.2C放電時間分別大于3小時和3小時15分即為達標。

　　與其他充電電池系統相比，含液態電解液太陽能電池的自放電率明顯要低，在25下大約為10%每月。

什么是鋰聚合物電池的內阻，應該怎樣測量？

　　鋰聚合物電池的內阻是指電池在工作時，電流流過電池內部所受到的阻力，一般分為交流內阻和直流內阻，由于充電電池內阻很小，測直流內阻時由于電極容量極化，產生極化內阻，故無法測出其真實值，而測其交流內阻可免除極化內阻的影響，得出真實的內值。

　　交流內阻測量方法為：利用電池等效于一個有源電阻的特點，給電池一個1000HZ，50mA的恒定電流，對其電壓采樣整流濾波等一系列處理從而精確地測量其阻值。

什么是鋰聚合物電池的內壓電池，正常內壓一般為多少？

　　鋰聚合物電池的內壓是由于充放電過程中產生的氣體所形成的壓力。主要受電池材料制造工藝，結構等使用過程因素影響。一般電池內壓均維持在正常水平，在過充或過放情況下，電池內壓有可能會升高：

　　如果復合反應的速度低于分解反應的速度，產生的氣體來不及被消耗掉，就會造成電池內壓升高。

什么是鋰聚合物電池內壓測試？

　　鋰電池內壓測試為：UL標準

　　模擬電池在海拔高度為15240m的高空（低氣壓11.6kPa）下，檢驗電池是否漏液或鼓脹。

　　具體步驟：將電池1C充電恒流恒壓充電到4.2V，截止電流10mA，然后將其放在氣壓為11.6kPa，溫度為（20±3）的低壓箱中儲存6小時，電池不會爆炸、起火、裂口、漏液。

環境溫度對鋰聚合物電池性能有何影響？

　　在所有的環境因素中，溫度對鋰聚合物電池的充電性能影響最大，在電極/電解液界面上的電化學反應與環境溫度有關，電極/電解液界面被視為電池的心臟。如果溫度下降，電極的反應率也下降，假設電池電壓保持恒定，放電電流降低，電池的功率輸出也會下降。如果溫度上升則相反，即電池輸出功率上升，溫度也影響電解液的傳送速度，溫度上升則加快，溫度下降則減慢，電池充放電性能也會受到影響。但是溫度太高（超過45℃），會破壞電池內的化學平衡，導致副反應。

　　過充電的控制方法有哪些？為了防止電池過充， 需要對充電終點進行控制，當電池充滿時，會有一些特別的信息可利用來判斷充電是否達到終點。一般有以下六種方法來防止電池被過充：

　?、俜逯惦妷嚎刂疲和ㄟ^檢測電池的峰值電壓來判斷充電的終點；

　?、赿T/dt控制：通過檢測電池峰值溫度變化率來判斷充電的終點；

　?、跿控制：電池充滿電時溫度與環境溫度之差會達到最大；

　　④－V控制：當電池充滿電達到一峰值電壓后，電壓會下降一定的值；

　　⑤計時控制：通過設置一定的充電時間來控制充電終點，一般設定要充進130%標稱容量所需的時間來控制；

　　⑥TCO控制：考慮電池的安全和特性應當避免高溫（高溫電池除外）充電，因此當電池溫度升高60℃時應當停止充電。

什么是鋰聚合物電池過充電，對電池性能有何影響？

　　過充電是指鋰聚合物電池在經過一定充電過程充滿電后，再繼續充電的行為。

　　由于在設計時，負極容量比正極容量要高，因此，正極產生的氣體透過隔膜紙與負極產生的鎘復合。故一般情況下，電池的內壓不會有明顯升高，但如果充電電流過大，或充電時間過長，產生的氧氣來不及消耗，就可能造成內壓升高，電池變形、漏液等不良現象。同時，其電性能也會明顯降低。

什么是鋰聚合物電池過放電，對電池性能有何影響？

　　鋰聚合物電池放完內部儲存的電量，電壓達到一定值后，繼續放電就會造成過放電，通常根據放電電流來確定放電截止電壓。2.0C-2C放電一般設定1.0V/支, 3C 以上如5C或 10C 放電設定為0.8V/支，電池過放可能會給電池帶來災難性的后果，特別是大電流過放，或反復過放對電池影響更大。一般而言，過放電會使電池內壓升高，正負極活性物質可逆性受到破壞，即使充電也只能部分恢復，容量也會有明顯衰減。

不同容量的鋰聚合物電池組合在一起使用會出現什么問題？

　　如果將不同容量或新舊電池混在一起使用，有可能出現漏液, 零電壓等現象。這是由于充電過程中，容量差異導致充電時有些電池被過充，有些電池未充滿電，放電時有容量高的電池未放完電，而容量低的則被過放。如此惡性循環，電池受到損害而漏液或低（零）電壓。

什么是鋰聚合物電池的爆炸，怎樣預防電池爆炸？

　　鋰聚合物電池內的任何部分的固態物質瞬間排出，被推至離電池25cm以上的距離，稱為爆炸。判別電池爆炸與否，采用下述條件實驗。將一網罩住實驗電池，電池居于正中，距網罩任何一邊為25cm。網的密度為6-7根/cm，網線采用直徑為0.25mm的軟鋁線，如果實驗無固體部分通過網罩，證明該電池未發生爆炸。

鋰電池串聯問題

　　由于鋰電池廠家在生產過程中，從涂膜開始到成品要經過很多道工序。 即使經過嚴格的檢測程序，使每組電源的電壓、電阻、容量一致，但使用一段時間，也會產生這樣或那樣的差異。如同一位母親生的雙胞胎，剛生下時可能長得一模一樣，做為母親都很難分辨。然而，在兩個孩子不斷成長時，就會產生這樣或那樣的差異，鋰聚合物電池也是這樣。

　　使用一段時間產生差異后，采用整體電壓控制的方式是難以適用于鋰聚合物電池的，如一個3.6V的電池堆，必須用10只電池串聯。整體的充電控制電壓是4.2V，而放電控制電壓是2.6V。用整體電壓控制方式，初始使用階段由于電池一致性特別好，也許不會出現什么問題。在使用一段時間以后電池內阻和電壓產生波動，形成不一致的狀態，（不一致是絕對的，一致性是相對的）這種時候仍然使用整體電壓控制是不能達到其目的的。例如 10只電池放電時其中兩只電池的電壓在2.8V，四只電池的電壓是3.2V，四只是3.4V，現在的整體電壓是32V，我們讓它繼續放電一直工作到26V。這樣，那兩只2.8V的電池就低于2.6V處于了過放狀態，鋰電池幾次過放就等于報廢。

　　反之，用整體電壓控制充電的方式進行充電，也會出現過充的狀況。比如用上述10只電池當時的電壓狀態進行充電。整體電壓達到42V時，那兩只2.8V的電池處于“饑餓”的狀態，而迅速吸收電量，就會超過4.2V，而過充的超過4.2V的電池，不僅由于電壓過高產生報廢，甚至還會發生危險，這就是鋰動力電池的特性。

　　鋰離子電池的額定電壓為3.6V(有的產品為3.7V)。充滿電時的終止充電電壓與電池陽極材料有關：陽極材料為石墨的4.2V；陽極材料為焦炭的4.1V 。不同陽極材料的內阻也不同，焦炭陽極的內阻略大，其放電曲線也略有差別，如圖1所示。一般稱為4.1V 鋰離子電池及4.2V鋰離子電池。現在使用的大部分是4.2V的，鋰離子電池的終止放電電壓為2.5V～2.75V(電池廠給出工作電壓范圍或給出終止放電電壓，各參數略有不同）。低于終止放電電壓繼續放電稱為過放，過放對電池會有損害。

　　便攜式電子產品以電池作為電源。隨著便攜式產品的迅猛發展，各種電池的用量大增，并且開發出許多新型電池。除大家較熟悉的高性能堿性電池、可充電的鎳鎘電池、鎳氫電池外，還有近年來開發的鋰電池。本文主要介紹有關鋰電池的基本知識。這包括它的特性、主要參數、型號的意義、應用范圍及使用注意事項等。

　　鋰是一種金屬元素，其化學符號為Li（其英文名為lithium)，是一種銀白色、十分柔軟、化學性能活潑的金屬，在金屬中是最輕的。它除了應用于原子能工業外，可制造特種合金、特種玻璃（電視機上用的熒光屏玻璃等) 及鋰電池。在鋰電池中它用作電池的陽極。

　　鋰電池也分成兩大類：不可充電的及可充電的兩類。不可充電的電池稱為一次性電池，它只能將化學能一次性地轉化為電能，不能將電能還原回化學能（或者還原性能極差）而可充電的電池稱為二次性電池(也稱為蓄電池）。它能將電能轉變成化學能儲存起來，在使用時，再將化學能轉換成電能，它是可逆的，如電能化學能鋰電池的主要特點。

　　靈巧型便攜式電子產品要求尺寸小重量輕，但電池的尺寸及重量與其它電子元器件相比往往是最大的也是最重的。例如，想當年的“大哥大” 是相當“粗大、笨重”，而今天的手機是如此的輕巧。其中電池的改進是起了重要作用的：過去是鎳鎘電池，現在是鋰離子電池。

　　埋電池的最大特點是比能量高。什么是比能量呢?？比能量指的是單位重量或單位體積的能量。比能量用Wh/kg或Wh/L來表示。Wh是能量的單位，W是瓦、h是小時；kg是千克（重量單位），L是升（體積單位）。這里舉一個例來說明：5號鎳鎘電池的額定電壓為1.2V，其容量為800mAh，則其能量為0.96Wh（1.2V×0.8Ah）。同樣尺寸的5號鋰一二氧化錳電池的額定電壓為3V，其容量為1200mAh，則其能量為3.6Wh。這兩種電池的體積是相同的，則鋰一二氧化錳電池的比能量是鎳鎘電池的375倍！

　　—節5號鎳鎘電池約重23g，而一節5號鋰一二氧化猛電池約重18g。一節鋰一二氧化猛電池為3V，而兩節鎳鎘電池才2.4V。所以采用鋰電池時電池?cái)?shù)量少（使便攜式電子產品體積減小重量減輕），并且電池的工作壽命長。

　　另外，鋰電池具有放電電壓穩定、工作溫度范圍寬、自放電率低、儲存壽命長、無記憶效應及無公害等優點。

　　鋰電池的缺點是價格昂貴，所以目前尚不能普遍應用，主要應用于掌上計算機、PAD、通信設備、照相機、衛星、導彈、魚雷、儀器等。隨著技術的發展、工藝的改進及生產量的增加，鋰電池的價格將會不斷地下降，應用上也會更普遍廣泛。

不可充電的鋰電池

　　不可充電的鋰電池有多種，目前常用的有鋰一二氧化錳電池、鋰一亞硫酰氯電池及鋰和其它化合物電池。這里我們僅說說前兩種常用的。

1、鋰一二氧化錳電池（Li Mn02）

　　鋰一二氧化猛電池是一種以鋰為陽極、以二氧化錳為陰極，并采用有機電解液的一次性電池。該電池的主要特點是電池電壓高，額定電壓為3V（是一般堿性電池的2倍）；終止放電電壓為2V；比能量大（見上面舉的例子）；放電電壓穩定可靠；有較好的儲存性能（儲存時間3年以上）、自放電率低（年自放電率≤2%）；工作溫度范圍-20℃～60℃。

　　該電池可以做成不同的外形以滿足不同要求，它有長方形、圓柱形及紐扣形(（扣式）。圓柱形的也有不同的直徑及高度尺寸。這里列舉大家較熟悉的1#（尺寸代碼D）、2#（尺寸代碼C）及5#（尺寸代碼AA）電池的主要參數。

　　CR表示為圓柱形鋰一二氧化錳電池；五位數字中，前兩位表示電池的直徑，后三位表示帶一位小數的高度。例如，CR14505，其直徑為14mm，高度為50.5mm（這種型號是通用的）。

　　這里要指出的是不同工廠生產的同型號的電池其參數可能有些差別。另外，標準放電電流值是較小的，實際放電電流可以大于標準放電電流，并且連續放電及脈沖放電的允許放電電流也不同，由電池廠提供有關數據。

　　照相機中用的鋰電池多半是鋰一二氧化錳電池。這里將照相機中常用的鋰一二氧化錳電池列入表2，供參考。

　　紐扣式（扣式）電池尺寸較小，其直徑為12.5～24.5mm，高度為16～50mm。幾種較常用的扣式電池如表3所示。

　　CR為圓柱形鋰一二氧化錳電池，后四位數字中前兩位為電池的直徑尺寸，后兩位為帶小數點的高度尺寸。例如，CR1220的直徑為12.5mm（不包括小數點后的數），其高度為20mm。這種型號表示方法是國際通用的。

　　這種扣式電池常用于時鐘、計算器、電子記事本、照相機、助聽器、電子游戲機、IC卡、備用電源等。

2、鋰一亞硫酰氯電池（Li SOC12）

　　鋰一亞硫酰氧電池是比能量最高的一種，目前可達到500Wh/kg或1000Wh/L的水平。它的額定電壓是3.6V，以中等電流放電時具有極其平坦的3.4V放電特性（可在90%容量范圍內平坦地放電，保持不大的變化）。

　　電池可以在－40℃?85℃范圍內工作，但在－40℃時的容量約為常溫容量的50%。自放電率低（年自放電率≤1%）、儲存壽命長達10年以上。

　　以1#（尺寸代碼D）鎳鎘電池與1#鋰一亞硫酰氧電池的比能量作一個比較：1#鎳鎘電池的額定電壓為1.2V，容量為5000mAh；1#鋰一亞硫酰氧的額定電壓為3.6V，容量為10000mAh，則后者的比能量比前者大6倍！

　　上述兩種鋰電池是一次性電池，不可充電（充電時有危險?。?；電池正負極之間不可短路；不可以過大電流放電（超過最大放電電流放電）；電池使用至終止放電電壓時，應從電子產品中及時取出；用完的電池不可擠壓、焚燒及拆卸；不可超過規定溫度范圍使用。

　　由于鋰電池的電壓高于普通電池或鎳鎘電池，使用時不要搞錯以免損壞電路。通過熟悉型號中的CR、ER就可以知道它的種類及額定電壓。在購買新電池時，一定要按原來的型號來買，否則會影響電子產品性能。
